Meter Air Pintar RF
LXSK-E3 adalah meter air pintar jenis kalis air induktif dalam ukuran dari 15mm hingga 40mm. Ini mengukur jumlah air dingin atau air minum yang melewati saluran paip.
ciri-ciri
* Ijazah bukti air boleh menjadi IP 68.
* Bahagian mekanikal dipisahkan dari bahagian elektronik, untuk penyelenggaraan yang mudah.
* Satu meter, satu kad.
* Multi jet meter kering atau basah jenis air dengan kawalan injap.
* Injap bola diadopsi, didorong oleh motor.
* Fungsi Prabayar: pengguna membayar terlebih dahulu. Tanpa bayaran, tidak ada air.
* Fungsi Paparan Penyegerakan: Paparan LCD dan paparan mekanikal pada masa yang sama.
* Fungsi penggera: Injap akan ditutup secara automatik dan LCD memaparkan maklumat penggera apabila keseimbangannya kurang dari jumlah tertentu yang ditetapkan.
* Kekurangan Bateri: Apabila bateri tidak mencukupi, injap akan ditutup secara automatik
* Fungsi Serangan Anti-magnet: Meter air mempunyai fungsi perlindungan automatik. Ia akan mematikan injap ketika medan magnet menghampiri.
* Meter badan boleh menjadi tembaga dan plastik.
* Pilihan output nadi: suis reed; dewan
Pematuhan Standard
Data teknikal mematuhi standard ISO 4064 Class B, R80, R100 untuk pemasangan mendatar.
Parameter Teknikal Utama
Voltan sensor berfungsi: DC2.8 hingga 3.6V (dewan), DC1-10V (suis reed) Bekalan kuasa: Bateri Lithium 3.6V Arus Bekerja Statik: Status7uA Perlindungan Status: Memori data diri, dan menyimpan data selama lebih dari 10 tahun . Mod Pemasangan: Pemasangan Mendatar Bilangan sensor: 2 (nadi berganda) Suhu air kerja: 0.1ºC hingga 30ºC Kehilangan tekanan: switch0.063MPa Valve' s switching time: 7s Arus kerja tanpa beban: 25 ~ 35 mA Blok arus berjalan: ≥ 150Ma Kehidupan motor: masa pertukaran injap lebih daripada 5,000 kali.
Keadaan kerja
Suhu air: ≤50ºC untuk meter air sejuk
Suhu air: ≤90ºC untuk meter air panas
Tekanan air: ≤1MPa (10 bar) Kelembapan kerja:<>
Keperluan pemasangan
* Meter harus dipasang dalam posisi mendatar dengan arah aliran seperti yang ditunjukkan oleh anak panah yang dilemparkan di badan meter dengan register menghadap ke atas. * Saluran paip mesti dibilas sebelum pemasangan. * Meter harus sentiasa penuh dengan air semasa operasi.
Ralat maksimum yang dibenarkan
Di zon bawah dari Qmin (Q1) termasuk hingga tetapi tidak termasuk Qt (Q2) adalah ± 5%. Di zon atas dari Qt (Q2) termasuk hingga dan termasuk Qmax (Q4) adalah ± 2% (meter air sejuk).
Di zon atas dari Qt (Q2) termasuk hingga dan termasuk Qmax (Q4) adalah ± 3% (meter air panas).
Aksesori
Setiap meter air mempunyai satu set gandingan pilihan: tiub 2pcs, kacang 2pcs dan gasket 2pcs
DATA TEKNIKAL UTAMA Menurut ISO4064: 2003 (Standard Lama)
| Saiz | Inci | Kelas | Qmax | Qn | Qt | Qmin | Min bacaan | Bacaan maksimum |
| Aliran maksimum | Aliran nominal | Aliran peralihan | Aliran min | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
DATA TEKNIKAL UTAMA Menurut ISO4064: 2014(Standard Baru)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| SAIZ | Inci | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| Bacaan min (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Bacaan maksimum (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Tekanan maksimum (PETA) | 16 | 16 | 16 | 16 | 16 | |
| Kerugian maksimum (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Suhu maksimum | T50 | T50 | T50 | T50 | T50 | |
| Pilihan output nadi | suis buluh | |||||
| dewan | ||||||
Dimensi dan Berat
| Saiz meter | Panjang | Lebar | Ketinggian | Menyambung Benang |
| Dia | ||||
| DN | L | W | H | D |
| mm | mm | |||
| 15 | 165 | 86 | 116 | G 3/4B |
| 20 | 195 | 86 | 116 | G 1B |
| 25 | 225 | 86 | 116 | G1 1/4B |
| 32 | 225 | 86 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2' B |
1.25 Tahun' pengalaman pembuatan pelbagai jenis meter air, dengan sistem pengurusan ketat ISO 9001, ISO14001 dan ISO 45001.
2. Waranti 3 Tahun' Sekiranya anda menghadapi masalah kualiti untuk meter air JIANGBEI kami, sila maklumkan kepada kami. Servis yang cepat dan baik akan diberikan kepada anda!
3. JIANGBEI meter air dibuat dengan tepat mengikut standard ISO 4064 / CE / EN 14154 (MID) / OIML R49, dan sekarang kami memohon sijil MID.

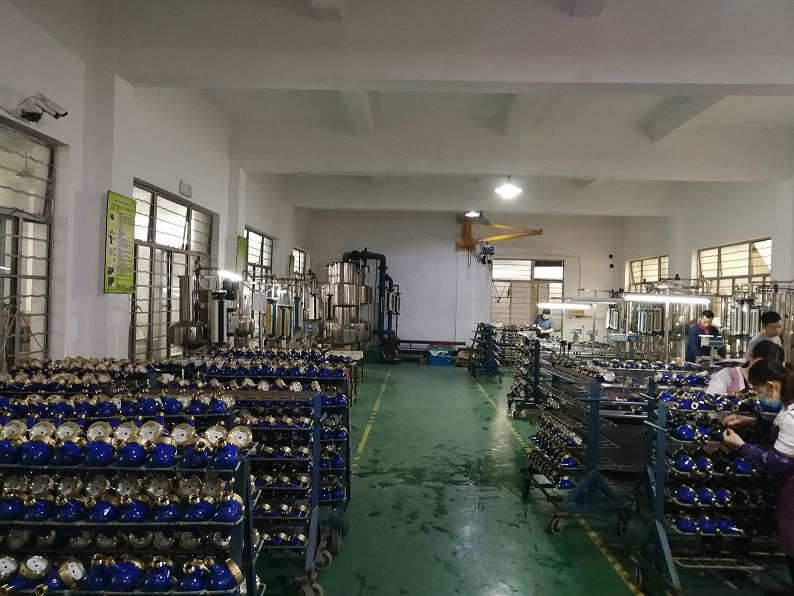

4. JIANGBEI mempunyai makmal pengujian meter air, yang dapat menguji suhu air panas dalam suhu yang berbeza, tekanan yang berbeza, kedudukan yang berbeza, dan lain-lain. Sekarang kami memohon sijil CNAS untuknya.
5.JIAGBEI mempunyai bangku ujian automatik untuk ukuran meter air woltman dari 50mm hingga 600mm, yang mana jumlah meter, berat, isipadu dan perbandingan.
6. Anda boleh menyemak ujian atau hasil setiap meter air tunggal secara on-line oleh bangku ujian automatik unik JIANGBEI yang baru dirancang.
7. Mengikut keperluan projek anda yang berbeza, JIANGBEI akan memberi anda kaedah penyelesaian air panas terbaik oleh pasukan teknikal profesional dan pengalaman panjang dalam bidang meter air.
Percayalah! Anda akan berpuas hati dengan meteran air yang sempurna dan perkhidmatan selepas penjualan, dan anda tidak akan mendapat aduan daripada pelanggan anda.
