Permohonan

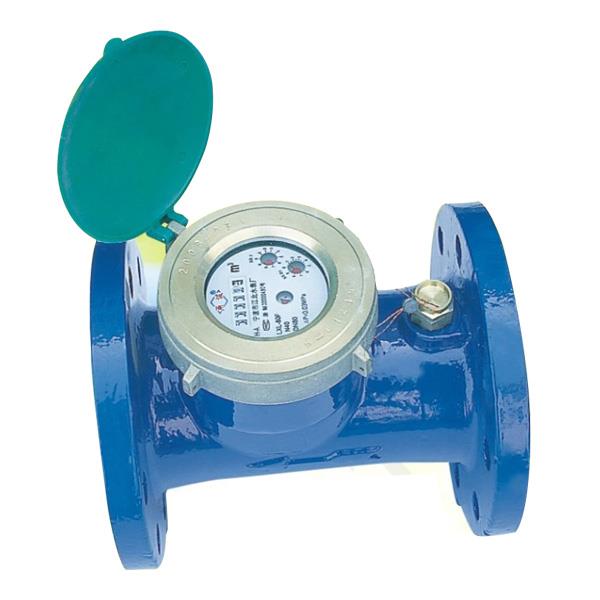

Ini dirancang untuk mengukur air dingin yang melewati saluran paip.
ciri-ciri
● Jenis E basah: ketepatan tinggi, aliran permulaan kecil, bacaan mudah
● Jenis F tertutup cecair: register dipenuhi dengan bacaan khas cecair, anti-fouling, jangka panjang
● Jenis sejuk dan panas
● Kesamaan yang tinggi
● Kapasiti aliran tinggi, kehilangan tekanan kecil
● Struktur yang padat
Data Teknikal Aliran
JENIS | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | Maks |
m³/h | m³ | |||||||
LXL-80 | 80 | 20 | 78.75 | 63 | 5.04 | 3.15 | 0.005 | 999999 |
50 | 2.016 | 1.26 | ||||||
LXL-100 | 100 | 20 | 125 | 100 | 8.00 | 5.00 | 0.005 | 999999 |
50 | 3.20 | 2.00 | ||||||
LXL-125 | 125 | 20 | 200 | 160 | 12.80 | 8.00 | 0.005 | 999999 |
50 | 5.12 | 3.20 | ||||||
LXL-150 | 150 | 20 | 312.5 | 250 | 20.00 | 12.50 | 0.005 | 999999 |
50 | 8.00 | 5.00 | ||||||
LXL-200 | 200 | 20 | 500 | 400 | 32.00 | 20.00 | 0.005 | 999999 |
50 | 12.80 | 8.00 | ||||||
Kesalahan maksimum yang dibenarkan
Ketepatan antara Q1 dan Q2 ± 5%
Ketepatan antara Q2 dan Q4 ± 2% (± 3% untuk air panas)
Dimensi dan berat
mm | Panjang | Ketinggian | Menyambung Benang | Berat | ||
mm | Dmm | D1mm | DXN | kg | ||
80 | 225 | 274 | 200 | 160 | M16x8 | 11.6 |
100 | 250 | 285 | 220 | 180 | M16x8 | 14.5 |
125 | 250 | 300 | 250 | 210 | M16x8 | 21 |
150 | 300 | 345 | 285 | 240 | M20x8 | 27.5 |
200 | 350 | 372 | 340 | 295 | M20x8 | 48 |
KEADAAN BEKERJA
Suhu kerja untuk meter air sejuk: +0.1 ℃ ~ +50 ℃
Suhu kerja untuk meter air panas: +0.1 ℃ ~ +90 ℃
Kehilangan kepala: △ P63
Tekanan kerja≤1. 0Mpa
