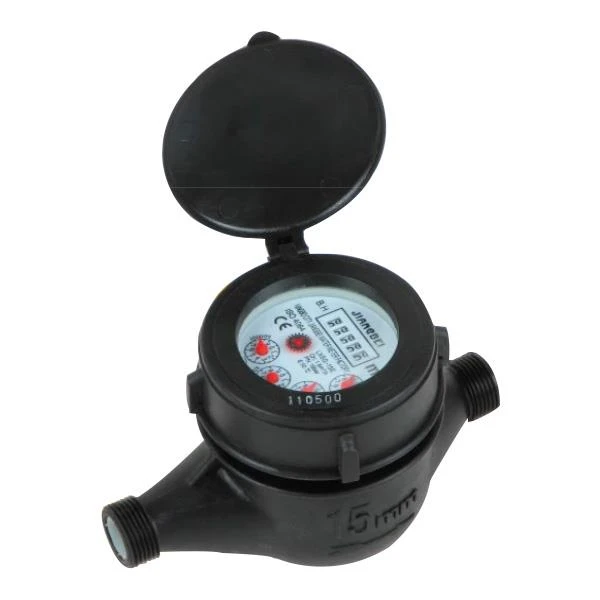

Ciri-ciri Produk
• meter air adalah dail kering, digerakkan secara magnetis untuk menahan gangguan magnet luaran
• Multi jet.
• Tembaga, plastik, besi tuang, badan keluli tahan karat disediakan
• Gunakan bahan berkualiti tinggi, ciri stabil dan boleh dipercayai
• Meter Aliran Air 1 Inci' regisetr super kering memastikan bacaan jelas semasa penggunaan jangka panjang.
• Ketepatan pengukuran sesuai dengan ISO 4064 Kelas C
• Penggunaan sejagat.
• Mudah ditukar dan diselenggara.
• Meter air sejuk atau meter air panas.
Permohonan
meter aliran air 1 inci dirancang untuk mengukur air minum sejuk (panas) di tempat kediaman
Piawaian
Mematuhi: ISO 4064 (bersamaan dengan GB / T778-2007), MID14154
Data Teknikal Aliran
JENIS | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | Maks |
m³/h | L/h | m³ | ||||||
LXS-15E | 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 |
100 | 40 | 25 | ||||||
125 | 32 | 20 | ||||||
160 | 25 | 15.62 | ||||||
LXS-20E | 20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 |
100 | 64 | 40 | ||||||
125 | 51.2 | 32 | ||||||
160 | 40 | 25 | ||||||
LXS-25E | 25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 |
100 | 100.8 | 63 | ||||||
125 | 80.64 | 50.4 | ||||||
160 | 63 | 39.73 | ||||||
LXS-32E | 32 | 80 | 12.5 | 10 | 200 | 125 | 0.00005 | 99999 |
100 | 160 | 100 | ||||||
125 | 128 | 80 | ||||||
160 | 100 | 62.5 | ||||||
LXS-40E | 40 | 80 | 20 | 16 | 320 | 200 | 0.00005 | 99999 |
100 | 256 | 160 | ||||||
125 | 204.8 | 128 | ||||||
160 | 160 | 100 | ||||||
LXS-50E | 50 | 80 | 31.25 | 25 | 500 | 312.5 | 0.00005 | 99999 |
100 | 400 | 250 | ||||||
125 | 320 | 200 | ||||||
160 | 250 | 156.25 | ||||||
LXS-65E | 65 | 80 | 50 | 40 | 800 | 500 | 0.00005 | 99999 |
100 | 640 | 400 | ||||||
125 | 512 | 320 | ||||||
160 | 400 | 250 | ||||||
Kesalahan maksimum yang dibenarkan
Ketepatan antara Q1 dan Q2 ± 5%
Ketepatan antara Q2 dan Q4 ± 2% (± 3% untuk air panas)
Dimensi dan berat
JENIS | mm | Panjang | Lebar | Ketinggian | Menyambung Benang | Berat | |
mm | D | kg | |||||
LXS-15E | 15 | 165 | 98 | 104 | G¾B | 1.5 | |
LXS-20E | 20 | 195 | 98 | 106 | G1 B | 1.7 | |
LXS-25E | 25 | 225 | 103 | 115 | G1¼B | 2.6/2.4 | |
LXS-32E | 32 | 230 | 103 | 115 | G1½B | 2.8/2.7 | |
LXS-40E | 40 | 245 | 124 | 153 | G2 B | 5.1/4.8 | |
LXS-50E | 50 | 300 | 124 | 153 | G2½B | 5.5 | |
280 | 165 | 175 | GB4216.4 KONFORMASI PENYAMBUNGAN FLAMGE HINGGA GB4216.4 | D=165 D1=125 | 10 | ||
LXS-65E | 65 | 280 | 165 | 179 | D=180 D1=145 | 15 | |
KEADAAN BEKERJA
Suhu kerja untuk meter air sejuk: +0.1 ℃ ~ +50 ℃
Suhu kerja untuk meter air panas: +0.1 ℃ ~ +90 ℃
Kehilangan kepala △ P63
Tekanan kerja≤1. 0Mpa
