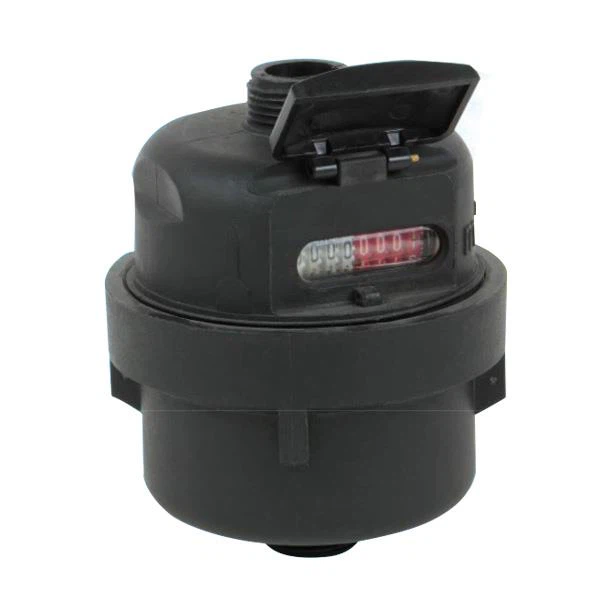

Meter Aliran Air Mekanikal
Permohonan
Ia dirancang untuk mengukur air minum sejuk dalam keadaan bukti.
Piawaian
Menyiratkan dengan: ISO 4064 (setara GB / T778-2007), MID14154
ciri-ciri
● Jenis omboh berputar
● Pendaftaran yang tepat, daftar terpisah dari air, bacaan yang jelas dan mudah
● Dibuat oleh bahan berkualiti tinggi dengan prestasi yang stabil dan boleh dipercayai.
● Sangat sesuai untuk saluran paip dengan air jernih
● Injap tidak kembali masuk
Bacaan Minimum
Bacaan Maksimum
Data Teknikal Aliran
JENIS | mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | Maks |
m³/h | L/h | m³ | ||||||
LXH-15 | 15 | 160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 99999 |
200 | 20 | 12.5 | ||||||
LXH-20 | 20 | 160 | 5.0 | 4.0 | 40 | 25 | 0.00002 | 99999 |
200 | 32 | 20 | ||||||
Kesalahan maksimum yang dibenarkan
Ketepatan antara Q1 dan Q2 ± 5%
Ketepatan antara Q2 dan Q4 ± 2% (± 3% untuk air panas)
Dimensi dan berat
JENIS | mm | Panjang | Lebar | Ketinggian | Menyambung Benang | Berat |
mm | D | kg | ||||
LXH-15 | 15 | 115 | 91 | 91 | G¾B | 0.95 |
LXH-20 | 20 | 130 | 96 | 96 | G1 B | 1.2 |
LXH-15E | 15 | 165/190 | 95 | 115 | G¾B | 1.45 |
LXH-20E | 20 | 195 | 110 | 121 | G1 B | 1.8 |
KEADAAN BEKERJA
Suhu kerja untuk meter air sejuk: +0. 1 ℃ -+50 ℃
Suhu kerja untuk meter air panas: +0. 1 ℃ -+90 ℃
Kehilangan kepala △ P63
Tekanan kerja≤1. 0Mpa
