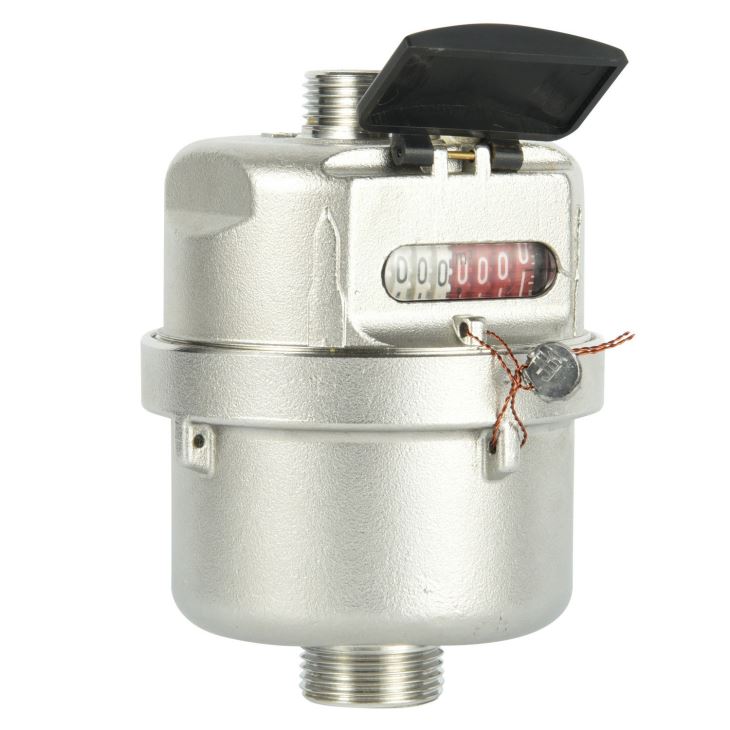

Meter Air Keluli Tahan Karat
LXH adalah meter air piston berputar dengan transmisi mekanikal dan daftar kedap cecair, untuk aplikasi kediaman dalam ukuran 15mm hingga 25mm untuk air sejuk.
ciri-ciri
* Memastikan kepekaan yang tinggi dan pendaftaran yang tepat sepanjang aliran yang luas.
* Pergerakan transmisi mekanikal dengan kebolehpercayaan maksimum; tiada pengaruh dari medan magnet luaran.
* Daftar tertutup cecair. Penggelek dilindungi oleh cecair khas, terbungkus dari air, memastikan bacaan penjelasan dalam keadaan operasi apa pun.
* Badan tahan kakisan
* Kadar aliran permulaan yang rendah.
* Sesuai untuk pemasangan kedudukan apa pun.
* Injap pengembalian dalaman untuk mengelakkan kadar aliran simpanan.
* Saringan dalaman. Pematuhan Standard Data teknikal mematuhi standard ISO 4064 Class C, R160, R200.
Ciri Pilihan
* Meter badan: Kuningan, keluli tahan karat dan plastik.
* Output nadi sudah siap (siap untuk bacaan jarak jauh) untuk pilihan.
* Perangkat keluaran Pulse terdiri dari perumahan plastik dengan Reed Switch, dan kabel 1,5 m dengan 2 teras berwarna Merah dan Hitam.
* Data Elektrik: Vmax=24AC / DC, Imax=0,01A
* Kapasiti keluaran Pulse atau output Pulse yang sudah siap: Saiz Dn15& Dn20& Dn25, Kapasiti Pemancar Nadi 1 liter / 2 denyutan)
Keadaan kerja
Suhu air: ≤50ºC untuk meter air sejuk
Tekanan air: MP1MPa atau 1.6MPa pilihan (10bar atau 16bar pilihan)
Keperluan pemasangan
* Meter boleh dipasang di mana-mana kedudukan.
* Saluran paip mesti dibilas sebelum pemasangan.
* Meter harus sentiasa penuh dengan air semasa operasi.
* Meter mesti dipasang dengan arah aliran seperti yang ditunjukkan oleh anak panah di badan meter.
Ralat maksimum yang dibenarkan
Di zon bawah dari Qmin (Q1) termasuk hingga tetapi tidak termasuk Qt (Q2) adalah ± 5%.
Di zon atas dari Qt (Q2) termasuk hingga dan termasuk Qmax (Q4) adalah ± 2% (meter air sejuk).
Di zon atas dari Qt (Q2) termasuk hingga dan termasuk Qmax (Q4) adalah ± 3% (meter air panas).
Aksesori Setiap meter air mempunyai satu set gandingan pilihan: tiub 2pcs, kacang 2pcs dan gasket 2pcs.
DATA TEKNIKAL UTAMA Menurut ISO4064: 2003 (Standard Lama)
| Saiz | Kelas | Qmax | Qn | Qt | Qmin | Min bacaan | Bacaan maksimum |
| aliran maksimum | Aliran nominal | Aliran peralihan | Aliran min | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9,999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9,999 |
| D | 28.7 | 18.7 | |||||
| 25 | C | 7 | 3.5 | 52.5 | 35 | 0.00002 | 9,999 |
| D | 40.18 | 26.18 | |||||
DATA TEKNIKAL UTAMA Menurut ISO4064: 2014 (Standard Baru)
| Saiz | Kelas | Q4 | Q3 | Q2 | Q1 | Min bacaan | Bacaan maksimum |
| Aliran maksimum | Aliran nominal | Aliran peralihan | Aliran min | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
| 25 | R160 | 7.875 | 6.3 | 63 | 39.375 | 0.00002 | 9,999 |
| R200 | 50.4 | 31.5 | |||||
Dimensi dan Berat
| Saiz Meter | Panjang (L) | Panjang (L1) | Lebar (W) | Menyambung Benang |
| mm | mm | D | ||
| 15 | 115 | 209 | 91 | G 3/4B |
| 20 | 130 | 234 | 96 | G 1B |
| 25 | 170 | 290 | 112 | G 1 1/4B |
L1: panjang keseluruhan dengan sambungan dan gasket tanpa pemampatan.
